Technische info DIN NORMEN EN RICHTLIJNEN
De afkorting DIN was eerder ook bekend als Das Ist Norm en Deutsche Industrie -Norm(en). Het Deutsches Institut für Normung vaardigt in Duitsland geldige normen uit, al dan niet gebaseerd op Internationale Organisatie voor Standaardisatie (ISO)- en/of Europese Norm (EN)-normen. Onderstaand een overzicht van de technische info DIN normen en de daarbij behorende producten.
Het volledige rooster overzicht vindt u op onze ROOSTERS OVERZICHT pagina.
Heeft u vragen of wilt u een van onze roosterproducten bestellen en wilt u een prijsopgave? Vraag dan snel een offerte aan of neem telefonisch contact met ons op.
Wij staan voor u klaar ! Ook leveren wij via www.roostersbestellen.nl
TECHNISCHE INFO DIN NORMEN
Kwaliteitsborging voor persroosters:
Persroosters zijn voornamelijk thermisch verzinkt geheel volgens DIN-EN-ISO 1461 (DIN 50976)
| DIN 24537-1 | Roosters |
| DIN 24531-1 | Roostertreden |
| DIN en ISO 1461 | Thermisch verzinken |
| RAL-GZ-638 | Kwaliteitsborging voor persroosters |
| RAL-GZ-638 | Kwaliteitsborging voor persroosters |
| AGI Arb. Blatt H10 | Persroosters in de industrie |
| DIN 1072 | Wegen en loopbruggen |
| BGR-181 | Norm blad voor vloeren op werkplekken met slipgevaar. |
| DIN EN 10025 | Warmgewalste producten van niet-gelegeerd staal constructie. |
| DIN EN ISO 14122-2 | Veiligheid van machines, vaste toegangsmiddelen tot machines. Werkplatforms en looppaden. |
| DIN EN ISO 14122-3 |
Veiligheid van machines, vaste toegangsmiddelen tot machines. Trappen, ladders en relingen.
|
TOLERANTIES VOLGENS RAL
Deze toleranties zijn geldig voor de rooster die voldoen aan de volgende maten:
> draagstaven kleiner of gelijk aan 60 x 5 mm
> een maximale maas is 68 mm of minimale maas van 11 mm
> roostergrootte van maximaal 2 m2, waarbij een zijde van een
rooster niet groter mag zijn dan 2000 mm

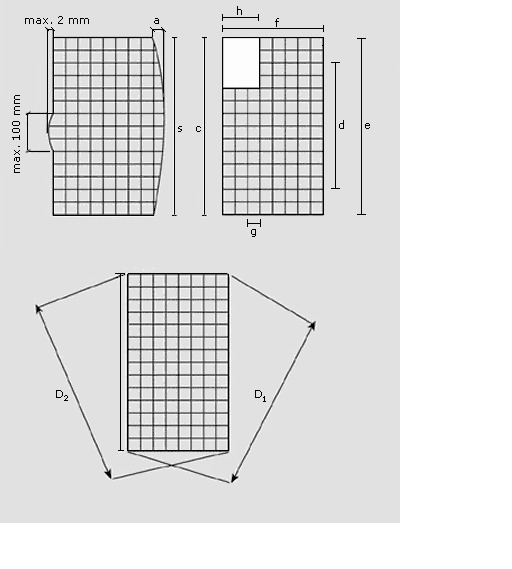

a = max. 0,0025 x sc;e;f = max + 0 mm tot -4 mm
g = +/- 1,5 mm
d = +/- 4 mm (over 10 delingen gemeten)
h;i = – 0 mm en + 8 mm
Het verschil tussen de gemeten diagonalen
D1 minus D2 is maximaal 0,010 x S
De toleranties bij roosters onder belasting zijn als volgt:
 |

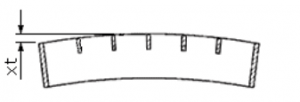

Afwijking voor convex: xt=max 1/200 van de lengte bij afmetingen > 600 mm; max 8 mm < 600 mm; max 3 mm |
 |

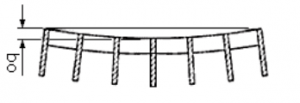

Afwijking voor concaaf:ot=max 1/200 van de lengte bij afmetingen > 600 mm; max 8 mm < 600 mm; max 3 mm |
 |

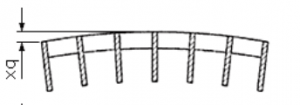

Afwijking voor convex: xt=max 1/200 van de breedte bij afmetingen > 600 mm; max 8 mm < 600 mm; max 3 mm |
 |

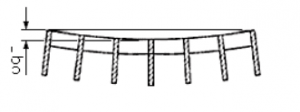

Afwijking voor concaaf:ot=max 1/200 van de breedte bij afmetingen > 600 mm; max 8 mm < 600 mm; max 3 mm |
 |

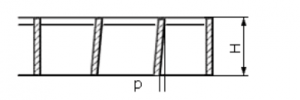

Scheefstelling van de draagstaven en lijst: p.max = 0,1 H en max. 3 mm |
 |

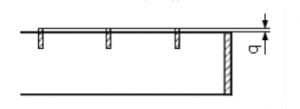

Hoger liggende vulstaven: q.max = 1,5 mm |
 |

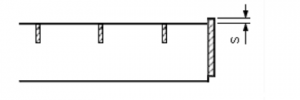

Boven uitstekende lijst: s.max = 1 mm |
 |

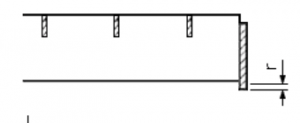

Onder uitstekende lijst: r.max = 1 mm |
 |
Diagonaalsnede van de draag- en vulstaaf t.max = +/- 0,1 x H en maximaal 3 mm |
